Sintesi Smart Serie - Elektrische Kugelhähne mit regulierbarem Durchfluss
Präziser Durchfluss, präzises Mischen mit proportionalem Stellantrieb
3 Jahre Gewährleistung auf den Stellantrieb
Beschreibung
Stellantrieb:
- Regulierbarer Stellantrieb mit proportionaler Steuerung über Strom oder Spannung
- M-Bus-Version auf Anfrage
- Positionsrückmeldung 2-10V
- Optische Stellungsanzeige
- mit zusätzlichem Endschalter
- Kompaktes Design
- Geräuscharmer Betrieb (42 dB (A) @ 1m Abstand)
- Einfaches Anbringen des Stellantriebs am Ventilkörper ohne Werkzeug
- wartungsfrei
- für Heizungen, Solar- und Hausanlagen
- Adapter für ISO 5211 verfügbar

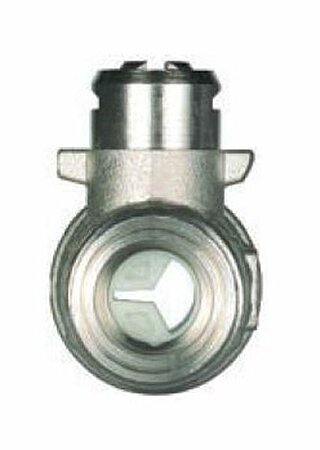

Ventilkörper:
- Messing Ventilkörper PN16
- Voller Durchgang
- PTFE Dichtungen
- 2-Wege, 3-Wege, Bypass- & durchflussregulierter Ausführung.
Spezifikationen
Motor Typ
|
Bidirektional, regulierbarer Stellantrieb mit Positionsrückmeldung (2-10V)
|
Spannung
|
24V 50/60Hz | 24V DC | 230V 50/60Hz (auf Anfrage)
|
Steuerspannung / Steuerstrom
|
0-10 V | 2-10V | 0-20 mA | 4-20mA
|
Optional
|
M-Bus auf Anfrage
|
Material-Stelantrieb
|
Polyamide PA 6 / 30% Glasfaser
|
Rotation
|
90°
|
Betriebszeit / Drehmoment
|
30 Sekunden / 8Nm | 60 Sekunden / 8Nm | 120 Sekunden / 8Nm
|
Kabellänge
|
80cm
|
Umgebungstemperatur
|
+5°C - +50°C
|
Schutzart
|
IP 54
|
Kugelhahn Anschluss
|
Schnellanschluss
|
Stellungsanzeiger
|
rotierender Pfeil (gibt Kugelposition an)
|
Kugelhahn-Typen
|
2-Wege | 3-Wege Kugelhahn | Bypass | Durchflussreguliert
|
Material
|
Messing vernickelt
|
Anschlüsse
|
G 1/2" | G 3/4" | G 1"
|
Nennweite [mm]
|
15,0 | 20,0 |25,0 (voller Durchgang)
|
Betriebsdruck
|
0 - 16 bar
|
Dichtungsmaterial
|
PTFE (beidseitig) | Kohlenstofffaser, Silikon für Solar-Anlagen
|
Medientemperatur
|
-10°C - +100°C | mit Abstandshalter -10 °C - +160°C
|
